Программируемые источники питания серии ZUP


ZeroUP, или Zup была первой линейкой программируемых источников, выпущенных компанией Lambda. В названии ZeroUp продемонстрирована возможность программирования напряжения и тока источника от нулевого ( zero) и до предельного ( up) значения без потери точности, устойчивости и других функциональных показателей. В результате удачного сочетания надежности, эффективности и гибких возможностей управления и каскадирования источников, они нашли применение в широком диапазоне задач:

  • Лабораторные источники;
  • Автоматизация и контроль;
  • Испытания и тренировка компонентов;
  • Фундаментальные исследования и моделирование физических процессов;
  • Радиосвязь;
  • Медицинское оборудование;
  • Гальванизация и электролиз, а также многое другое.


Источники серии Zup представляют собой импульсные AC/ DC преобразователи габаритной мощностью 200, 400 и 800 Вт с возможностью управления параметрами, настройки пороговых значений и защит как с передней панели, так и посредствам программного интерфейса. Во всех исполнениях источники Zup оснащаются интерфейсами RS232 и RS485, а также входом аналогового программирования, диагностики и сигнализации.

Ключевые особенности серии:

  • Режим стабилизации напряжения/тока ;
  • Встроенные интерфейсы RS232/485;
  • Микропроцессорное управление ;
  • Использование энкодеров – гарантия надежности ;
  • Программная калибровка и самотестирование ;
  • Память последних настроек ;
  • Параллельная работа (ведущий-ведомый), активное распределение токов;
  • Внешнее программирование напряжением или сопротивлением (по току);
  • Универсальное входное напряжение 85-265 В AC;
  • Активный корректор коэффициента мощности – до 0,99;
  • Напряжение до 120 В, ток до 132 А;
  • Монтаж в стойку 19 ";
  • Международные сертификаты безопасности ;
  • Маркировка CE по ЭМС и соответствию требований директивы для оборудования низкого напряжения.

Поставка программируемых источников осуществляется ГК Симметрон и через сеть официальных дилеров TDK-Lambda

Полезные ссылки:

Серии источников Zup:


Zup 200

Модельный ряд

Модель Выходное напряжение , В DC Выходной ток , А DC
ZUP-6-33 0-6 0-33
ZUP-10-20 0-10 0-20
ZUP-20-10 0-20 0-10
ZUP-36-6 0-36 0-6
ZUP-60-3.5 0-60 0-3.5
ZUP-80-2.5 0-80 0-2.5
ZUP-120-1.8 0-120 0-1.8

Пример обозначения: ZUP-36-6/E

Zup 400

Модельный ряд

Модель Выходное напряжение, В DC Выходной ток, А DC
ZUP -6-66 0-6 0-66
ZUP -10-40 0-10 0-40
ZUP -20-20 0-20 0-20
ZUP -36-12 0-36 0-12
ZUP -60-7 0-60 0-7
ZUP -80-5 0-80 0-5
ZUP -120-3.6 0-120 0-3.6

Пример обозначения: ZUP-60-7/EW

Zup 800

Модельный ряд

Модель Выходное напряжение, В DC Выходной ток, А DC
ZUP -6- 132 0-6 0-132
ZUP -10- 80 0-10 0-80
ZUP -20- 40 0-20 0-40
ZUP -36- 24 0-36 0-24
ZUP -60- 14 0-60 0-14

Пример обозначения: ZUP-60-14/LE

Опции

Шнур питания

В комплекте поставки ZUP может идти сетевой шнур питания для совместимости со стандартными розетками различных стран и континентов.
В СНГ, как правило, поставляется модификация ZUP/E, т.е. трехконтактная евровилка стандарта под розетку INT'L 7/VII с заглубленным заземляющим контактом.

Примеры моделей:

Регион Европа Англия Япония Ближний Восток Америка
Вилка
Обозначение ZUP/E ZUP/GB ZUP/J ZUP/I ZUP/U

Пример обозначения: ZUP-20-40 / E

L
Клеммы на передней панели

Для удобства использования источника питания в качестве настольного предусмотрено опциональное исполнение с клеммами на передней панели. Клеммы позволяют подключать неизолированные проводники или разъемы типа «банан».

Преимущества

  • Применение в качестве настольного источника питания
  • Для блоков с током до 20 А
  • Высота ZUP с опцией L – 153 мм

Аксессуары

G485A
Контроллер GPIB-RS485

Все источники серии ZUP оснащены интерфейсом RS 232 и RS 485. Коммуникация между блоками осуществляется посредствам интерфейса RS 485. Если пользователю необходимо сопряжение массива источников с промышленным контроллером или компьютером, оснащенным интерфейсом GPIB , применяется модуль GP 485 A.

Преимущества

  • Поддержка IEEE488
  • Настройка скорости передачи данных 9600..300 bps
  • До 30 адресов устройств

NL 200
Настольная «корзина»

Металлический кожух с удобной ручкой NL 200 позволяет объединить два источника питания мощностью 200 или 400 Вт для создания двухканального блока или специализированного комплекса с блоками различных номиналов.

Преимущества

  • Универсальная «корзина» для блоков обоих типоразмеров
  • Удобство построения комплексов оборудования

NL 100
Корпус 19"

Корпус NL 100 выполнен в стандартном форм-факторе 3 U 19". Облегчает интеграцию в системы автоматики, телеметрии, входного и выходного контроля, систем связи и так далее. То есть везде, где присутствует стандарт монтажа в 19-дюймовую стойку. Кроме того, до 6 блоков ZUP 200 и 400 Вт, или до трех блоков 800 Вт могут быть соединены в параллель, что позволяет получить управляемую силовую сборку до 2400 Вт в формате 3 U .

Преимущества

  • Блок стандартного типоразмера 3U 19 дюймов
  • До 6 блоков шириной 70 мм
  • До 3 блоков шириной 140 мм
  • NL 101 – заглушка для пустого отсека шириной 70 мм

Интерфейсный кабель

Интерфейсы RS 232 и RS 485 на источниках питания ZUP выполнены посредствам стандартных розеток RJ 45, обеспечивающих компактность, надежность и доступность интеграции.
Сопряжение блоков с ПЛК и компьютерами производится специализированными кабелями RJ 45- DB 9 или RJ 45- DP 25.

Примеры моделей

Интерфейс RS-232 RS-485 RS-232 RS-485
Разъеми кабель DB-9F (мама )1 м, экран DB-9F (мама )1 м, экран DB-25 F (мама)1 м, экран DB-25 F (мама)1 м, экран
Обозначение ZUP/NC401 ZUP/NC402 ZUP/NC403 ZUP/NC404

Вид разъемов

DB-9F (мама) DB-25F (мама) RJ45

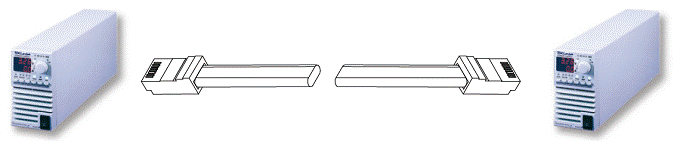

Кабель последовательного соединения

По сути – экранированный патч-корд RJ 45.
Позволяет собирать блоки ZUP при соединении в массив с управлением по протоколу RS -485. В случае массивов со значительными токами использование экранированного кабеля обязательно, т.к. наведенные помехи могут снизить скорость передачи данных или устойчивость системы.

Интерфейс RS-485
Разъеми кабель RJ-45 0.5 м, экран
Обозначение ZUP/W
