Программируемые источники питания Z+
Линейка компактных программируемых источников Z+ выпущена как правопреемник популярной серии ZeroUp (или Zup), однако, фактически, является совершенно новым поколением программируемых источников.Геометрически Z+ стал компактнее – высотой 2 U. Модели до 200 и 400 Вт номинальной мощности имеют ширину 70 мм, что позволяет компоновать до 6 блоков в стандартной 19" стойке с помощью специальной корзины 2 U 19". Отсутствие боковых теплоотводов и поток воздуха внутри источника от передней панели к задней позволяют монтировать блоки вплотную друг к другу, максимально увеличивая плотность мощности системы.
Значительные изменения коснулись аппаратной части блоков и системы управления. Наиболее важные отличия:
- В базовой комплектации устанавливается порт USB в дополнение к обязательным RS232/485;
- Наличие собственной памяти для записи настроек и запрограммированных кривых выходного сигнала напряжения и тока (4 ячейки по 12 точек + 4 ячейки записи режимов);
- Конфигурирование блока через меню с передней модели (у Genesys – микропереключателями на задней);
- Скорость обработки цифрового сигнала увеличена примерно на порядок;
- 16-разрядная
- Выходное напряжение в серии до 650 В;
- Единый интерфейс управления с серией GENESYS, простая интеграция в сеть приборов прошлых поколений.
Поставка программируемых источников осуществляется ГК Симметрон и через сеть официальных дилеров TDK-Lambda
Серии источников Z+
Z+ 200 W
- Компактный корпус 2U 1/ 6 Rack
- Активный корректор
- USB и RS 232/485 в базовой комплектации
- Встроенная память состояний и профилей
- Быстрая отработка команд
| Модель | Выходное напряжение, В DC | Выходной ток, А DC |
| Z 10-20 | 0-10 | 0-20 |
| Z 20-10 | 0-20 | 0-10 |
| Z 36-6 | 0-36 | 0-6 |
| Z 60-3.5 | 0-60 | 0-3.5 |
| Z 100-2 | 0-100 | 0-2 |
В процессе разработки
| Модель | Выходное напряжение, В DC | Выходной ток*, А DC |
| Z 160-1.3 | 0-160 | 0-1.3 |
| Z 320-0.6 | 0-320 | 0-0.6 |
| Z 650-0.3 | 0-650 | 0-0.3 |
Пример обозначения
Z 10-20/LAN
* Оценочная величина. Данные предварительные.
Документация на сайте производителя
Z+ 400 W
- Компактный корпус 2U 1/ 6 Rack
- USB и RS 232/485 в базовой комплектации
- Встроенная память состояний и профилей
- Быстрая отработка команд
| Модель | Выходное напряжение, В DC | Выходной ток, А DC |
| Z 10- 40 | 0-10 | 0-40 |
| Z 20- 20 | 0-20 | 0-20 |
| Z 36- 12 | 0-36 | 0-12 |
| Z 60-7 | 0-60 | 0-7 |
| Z 100-4 | 0-100 | 0-4 |
В процессе разработки
| Модель | Выходное напряжение, В DC | Выходной ток*, А DC |
| Z 160-2.5 | 0-160 | 0-2.5 |
| Z 320-1.3 | 0-320 | 0-1.3 |
| Z 650-0.6 | 0-650 | 0-0.6 |
Пример обозначения
Z 60-7/IEEE
* Оценочная величина. Данные предварительные.
Документация на сайте производителя
Ожидаемые в скором времени серии Z+ 600 и 800 Вт:
Z+ 600 W
- Компактный корпус 2U 1/ 6 Rack
- USB и RS 232/485 в базовой комплектации
- Встроенная память состояний и профилей
- Быстрая отработка команд
| Модель | Выходное напряжение, В DC | Выходной ток, А DC |
| Z 10- 60 | 0-10 | 0-60 |
| Z 20- 30 | 0-20 | 0-30 |
| Z 36- 18 | 0-36 | 0-18 |
| Z 60- 10 | 0-60 | 0-10 |
| Z 100- 6 | 0-100 | 0-6 |
В процессе разработки
| Модель | Выходное напряжение, В DC | Выходной ток*, А DC |
| Z 160-3.8 | 0-160 | 0- 3.8 |
| Z 320-1.9 | 0-320 | 0-1. 9 |
| Z 650-0.9 | 0-650 | 0-0. 9 |
Пример обозначения
Z 60-10/IS510*Оценочная величина. Данные предварительные.
Z+ 800 W
- Компактный корпус 2U 1/ 6 Rack
- USB и RS 232/485 в базовой комплектации
- Встроенная память состояний и профилей
- Быстрая отработка команд
| Модель | Выходное напряжение, В DC | Выходной ток, А DC |
| Z 10-75 | 0-10 | 0-75 |
| Z 20-40 | 0-20 | 0-40 |
| Z 36-24 | 0-36 | 0-24 |
| Z 60- 1 4 | 0-60 | 0-14 |
| Z 100-8 | 0-100 | 0-8 |
В процессе разработки
| Модель | Выходное напряжение, В DC | Выходной ток*, А DC |
| Z 160-5 | 0-160 | 0- 5 |
| Z 320-2.5 | 0-320 | 0- 2.5 |
| Z 650-1.2 | 0-650 | 0- 1.2 |
Пример обозначения
Z 20-40/IS420*Оценочная величина. Данные предварительные.
Опции
LAN2.0
Описание
Оснащение источника питания модулем LAN предоставляет множество дополнительных функций для задач, выходящих за рамки измерений и тестирования. С опцией LAN становится возможным использование сетевых протоколов TCP и UDP , поддерживаемых множеством операционных систем, контроллеров и языков программирования. Опция сертифицирована на соответствие стандарту LXI для ЛВС.Преимущества
- Работа в сетях с протоколами TCP , UDP и VISA в любых сочетаниях
- Активная страница интерфейса доступна из любого браузера
- LAN сертифицирован на соответствие стандарту LXI для ЛВС
- Драйверы IVI - COM и IVI - C доступны для свободного скачивания
- Автоисправление дублирующих IP - адресов

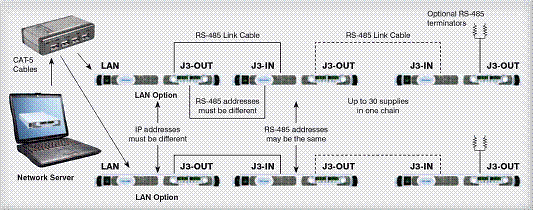

Пример построения сети
Документация на сайте производителя (pdf)
IEEE488.2/SCPI
Описание
Оснащение источника питания модулем GPIB предоставляет возможность управления с компьютера по шине IEEE -488.Интерфейс GPIB позволяет осуществлять полный контроль источника питания, включая программирование пороговых значений выходных напряжений и тока, уставок защиты от перенапряжения, ограничения по снижению напряжения и скорости спада тока. Одновременно доступны измерения выходных величин и мониторинг состояния и режимов источника питания.
Z + с интерфейсом IEEE имеет увеличенную ширину корпуса –105 мм.
Преимущества
- Программирование напряжения
- Программирование тока
- Измерение напряжения
- Измерение тока
- Отключение по перенапряжению
- Отключение по остро спадающему току
- IEEE-488.2 совместимость
- SCPI совместимость
Документация на сайте производителя
IS510, IS420
Описание
Все источники оснащены портом аналогового программирования, защиты, управления, диагностики и мониторинга. Однако когда комплекс оборудования может работать под различными потенциалами без электрического соединения и заземления корпусов блоков, целесообразно использовать гальванически изолированный интерфейс аналогового программирования.В качестве опции доступен для заказ изолированный интерфейс программирования по напряжению (0-5 или 0-10 В) – IS510 или по току (0-4 или 0-20 мА) –IS420 .
Преимущества
- Точность аналогового программирования 1 %
- Точность считывания параметров 1,5 %
- Прочность изоляции 600 В DC
L Клеммы на передней панели
Описание
Для удобства использования источника питания в качестве настольного предусмотрено опциональное исполнение с клеммами на передней панели. Клеммы позволяют подключать неизолированные проводники или разъемы типа «банан».Преимущества
- Применение в качестве настольного источника питания
- Для блоков с напряжением до 60 В и током до 25 А
- Ширина Z + с опцией L – 105 мм (1/4 Rack )
Аксессуары

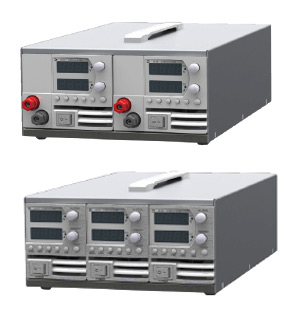

Z-NL200 Настольная «корзина»
Описание
Металлический кожух с удобной ручкой Z - NL 200 позволяет объединить до трех 70 мм или до двух 105 мм источника питания для создания многоканального блока или специализированного комплекса с блоками различных номиналов.
Преимущества
- Универсальная «корзина» для блоков обоих типоразмеров
- Удобство построения комплексов оборудования
Z-NL100 Корпус 19"
Описание
Корпус Z - NL 100 выполнен в стандартном форм-факторе 2 U 19". Облегчает интеграцию в системы автоматики, телеметрии, входного и выходного контроля, систем связи и так далее. То есть везде, где присутствует стандарт монтажа в 19-дюймовую стойку. Кроме того, до 6 блоков Z + может быть соединены в параллель, что позволяет получить управляемую силовую сборку до 4800 Вт в формате 2U .Преимущества
- Блок стандартного типоразмера 2U 19 дюймов
- До 6 блоков шириной 70 мм
- До 4 блоков шириной 105 мм
- Z-BP – заглушка для пустого отсека шириной 70 мм
- Z-WBP – заглушка для пустого отсека формата 105 мм
