Программируемые источники питания Genesys

Широкая линейка высокоинтегрированных программируемых источников Genesys позволяет решать самые сложные задачи при разработке, автоматизации производства и тестировании электронных устройств и компонентов, обеспечивая высочайший уровень надежности и точности.

Различные драйверы программ, как например IVI-COM и Labview, а также другие инструменты, доступны для скачивания с сайта TDK- Lambda в сети Интернет, обеспечивая беспрепятственную интеграцию с пакетами стандартных программ управления производством.

Широкие возможности настройки, программирования, включения в параллель и удаленного управления позволяет строить системы высокой степени гибкости. Интерфейс управления един для всех источников от самых маленьких (750 Вт) до самых мощных (15 000 Вт) – однажды познакомившись с одним источником Genesys, Вы готовы к работе со всеми моделями семейства.

Genesys стандартно оснащается интерфейсами связи RS232/485 для программирования и сбора данных, а также опционально LAN LXI, IEEE488.2, изолированным аналоговым программированием U/ I. Все источники позволяют параллельную работу до 4 блоков в связке «ведущий-ведомый». В Genesys реализована память последних настроек и масса дополнительных функций.

Максимальные напряжения источников Genesys от 7.5 до 600 В. Выходное напряжение программируется с высокой точностью во всем диапазоне. Источники могут работать в режиме стабилизации напряжения и тока.

Поставка программируемых источников осуществляется ГК Симметрон и через сеть официальных дилеров TDK-Lambda

Серии источников GENESYS

GENH 750 W

  • Компактный корпус  1 U 1/2 Rack
  • Точность установки напряжения 0,05%
  • Точность установки тока 0,1%
Модель Выходное напряжение , В DC Выходной ток , А DC
GENH 6-100 0-6 0-100
GENH 8-90 0-8 0-90
GENH 12.5-60 0-12.5 0-60
GENH 20-38 0-20 0-38
GENH 30-25 0-30 0-25
GENH 40-19 0-40 0-19
GENH 60-12.5 0-60 0-12.5
GENH 80-9.5 0-80 0-9.5
GENH 100-7.5 0-100 0-7.5
GENH 150-5 0-150 0-5
GENH 300-2.5 0-300 0-2.5
GENH 600-1.3 0-600 0-1.3
Пример обозначения: GENH 600-1.3/LAN

Документация на сайте производителя

GEN 1U 750 W

  • Точность установки напряжения 0,05%
  • Точность установки тока 0,1%

Модель Выходное напряжение, В DC Выходной ток, А DC
GEN 6-100 0-6 0-100
GEN 8-90 0-8 0-90
GEN 12.5-60 0-12.5 0-60
GEN 20-38 0-20 0-38
GEN 30-25 0-30 0-25
GEN 40-19 0-40 0-19
GEN 60-12.5 0-60 0-12.5
GEN 80-9.5 0-80 0-9.5
GEN 100-7.5 0-100 0-7.5
GEN 150-5 0-150 0-5
GEN 300-2.5 0-300 0-2.5
GEN 600-1.3 0-600 0-1.3

Пример обозначения: GEN 40-19/IEEE

Документация на сайте производителя

GEN 1U 1500W

  • Точность установки напряжения 0,05%
  • Точность установки тока 0,1%

Модель Выходное напряжение, В DC Выходной ток, А DC
GEN 6-200 0-6 0-200
GEN 8-180 0-8 0-180
GEN 12.5-120 0-12.5 0-120
GEN 20-76 0-20 0-76
GEN 30-50 0-30 0-50
GEN 40-38 0-40 0-38
GEN 50-30 0-50 0-30
GEN 60-25 0-60 0-25
GEN 80-19 0-80 0-19
GEN 100-15 0-100 0-15
GEN 150-10 0-150 0-10
GEN 300-5 0-300 0-5
GEN 600-2.6 0-600 0-2.6

Пример обозначения: GEN 150-10/IS510

Документация на сайте производителя

GEN 1U 2400 W

  • Высокая удельная мощность
  • Точность установки напряжения 0,05%
  • Точность установки тока 0,2%
  • Однофазное (230 В AC ) и трехфазное (208 В, 400 В AC ) питание

Модель Выходное напряжение, В DC Выходной ток, А DC
GEN 8-300 0-8 0-300
GEN 10-240 0-10 0-240
GEN 16-150 0-16 0-150
GEN 20-120 0-20 0-120
GEN 30-80 0-30 0-80
GEN 40-60 0-40 0-60
GEN 60-40 0-60 0-40
GEN 80-30 0-80 0-30
GEN 100-24 0-100 0-24
GEN 150-16 0-150 0-16
GEN 300-8 0-300 0-8
GEN 600-4 0-600 0-4

Пример обозначения: GEN300-8-IS420-1P230

Документация на сайте производителя

GEN 2U 3300 W

  • Точность установки напряжения 0,05%
  • Точность установки тока 0,3%
  • Однофазное (230 В AC ) и трехфазное (208 В, 400 В AC ) питание

Модель Выходное напряжение, В DC Выходной ток, А DC
GEN 8-400 0-8 0-400
GEN 10-330 0-10 0-330
GEN 15-220 0-15 0-220
GEN 20-165 0-20 0-165
GEN 30-110 0-30 0-110
GEN 40-85 0-40 0-85
GEN 60-55 0-60 0-55
GEN 80-42 0-80 0-42
GEN 100-33 0-100 0-33
GEN 150-22 0-150 0-22
GEN 200-16.5 0-200 0-16.5
GEN 300-11 0-300 0-11
GEN 600-5.5 0-600 0-5.5

Пример обозначения: GEN 100-33-LAN-3P400

Документация на сайте производителя

GEN 2U 5000 W

  • Высокая удельная мощность
  • Точность установки напряжения 0,05%
  • Точность установки тока 0,3%
  • Трехфазное (208, 400 В AC) питание

Модель Выходное напряжение, В DC Выходной ток, А DC
GEN 8-600 0-8 0-600
GEN 10-500 0-10 0-500
GEN 16-310 0-16 0-310
GEN 20-250 0-20 0-250
GEN 30-170 0-30 0-170
GEN 40-125 0-40 0-125
GEN 60-85 0-60 0-85
GEN 80-65 0-80 0-65
GEN 100-50 0-100 0-50
GEN 150-34 0-150 0-34
GEN 200-25 0-200 0-25
GEN 300-17 0-300 0-17
GEN 400-13 0-400 0-13
GEN 500-10 0-500 0-10
GEN 600-8.5 0-600 0-8.5

Пример обозначения: GEN 500-10-IEEE-3P400

Документация на сайте производителя

GEN 3U 10000 W

  • Точность установки напряжения 0,5%
  • Точность установки тока 0,7%
  • Трехфазное питание (208, 400, 480 В)
  • Опция USB
  • Расширенный параллельный режим Multi-Drop

Модель Выходное напряжение, В DC Выходной ток, А DC
GEN 7.5-1000 0-7.5 0-1000
GEN 10-1000 0-10 0-1000
GEN 12.5-800 0-12.5 0-800
GEN 20-500 0-20 0-500
GEN 25-400 0-25 0-400
GEN 30-333 0-30 0-333
GEN 40-250 0-40 0-250
GEN 50-200 0-50 0-200
GEN 60-167 0-60 0-167
GEN 80-125 0-80 0-125
GEN 100-100 0-100 0-100
GEN 150-66 0-150 0-66
GEN 200-50 0-200 0-50
GEN 250-40 0-250 0-40
GEN 300-33 0-300 0-33
GEN 400-25 0-400 0-25
GEN 500-20 0-500 0-20
GEN 600-17 0-600 0-17

Пример обозначения: GEN 100-1 00-MD-USB-3P480

Документация на сайте производителя

GEN 3U 15000 W

  • Точность установки напряжения 0,5%
  • Точность установки тока 0,7%
  • Трехфазное питание (208, 400, 480 В)
  • Опция USB
  • Расширенный параллельный режим Multi-Drop

Модель Выходное напряжение, В DC Выходной ток, А DC
GEN 60-250 0-60 0-250
GEN 80-187 . 5 0-80 0-187.5
GEN 100-150 0-100 0-150
GEN 125-120 0-125 0-120
GEN 150-100 0-150 0-100
GEN 200-75 0-200 0-75
GEN 250-60 0-250 0-60
GEN 300-50 0-300 0-50
GEN 400-37.5 0-400 0-37.5
GEN 500-30 0-500 0-30
GEN 600-25 0-600 0-25

Пример обозначения:GEN 300-50-MD-LAN-3P400

Документация на сайте производителя

Опции

LAN 2.0

Оснащение источника питания серии GENESYS модулем LAN предоставляет множество дополнительных функций для задач, выходящих за рамки измерений и тестирования. С опцией LAN становится возможным использование  сетевых протоколов TCP и UDP , поддерживаемых множеством операционных систем, контроллеров и языков программирования. Опция сертифицирована на соответствие стандарту LXI для ЛВС.

Преимущества

  • Работа в сетях с протоколами TCP , UDP и VISA в любых сочетаниях
  • Активная страница интерфейса доступна из любого браузера
  • LAN сертифицирован на соответствие стандарту LXI для ЛВС
  • Драйверы IVI-COM и IVI-C доступны для свободного скачивания
  • Автоисправление дублирующих IP-адресов

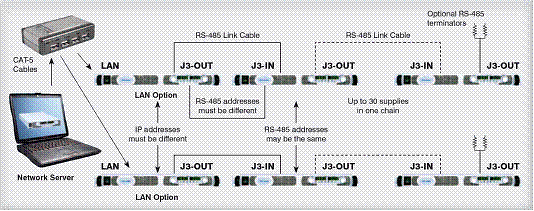

Пример построения сети

Документация на сайте производителя (pdf 6 Mb)

IEEE 488.2 / SCPI

Оснащение источника питания серии GENESYS модулем GPIB предоставляет возможность управления с компьютера по шине IEEE-488.
Интерфейс GPIB позволяет осуществлять полный контроль источника питания, включая программирование пороговых значений выходных напряжений и тока, уставок защиты от перенапряжения, ограничения по снижению напряжения и скорости спада тока. Одновременно доступны измерения выходных величин и мониторинг состояния и режимов источника питания.

Преимущества

  • Программирование напряжения
  • Программирование тока
  • Измерение напряжения
  • Измерение тока
  • Отключение по перенапряжению
  • Отключение по остро спадающему току
  • IEEE-488.2 совместимость
  • SCPI совместимость

Документация на сайте производителя

IS510 IS420

Все источники GENESYS оснащены портом аналогового программирования, защиты, управления, диагностики и мониторинга. Однако когда комплекс оборудования может работать под различными потенциалами без электрического соединения и заземления корпусов блоков, целесообразно использовать гальванически изолированный интерфейс аналогового программирования.
В качестве опции доступен для заказ изолированный интерфейс программирования по напряжению (0-5 или 0-10 В) – IS 510 или по току (0-4 или 0-20 мА) – IS 420 .

Преимущества

  • Точность аналогового программирования 1 %
  • Точность считывания параметров 1,5 %
  • Прочность изоляции 600 В DC

PSINK

При работе на индуктивную или высокоинерционную нагрузку, в большинстве случаев, сложно обеспечить заданную крутизну спадания тока. При торможении двигателей также наблюдается переход в генераторный режим, и физическая инерция значительно затягивает торможение относительно планированного периода времени. Для компенсации обратного воздействия нагрузки был разработан модуль Power Sink – тормозной «чоппер», позволяющий поглощать дополнительно до 200 Вт мощности из нагрузки. PSINK значительно улучшает качество управления нагрузкой и динамикой спада тока, обеспечивая контроль нагрузки и устойчивость источника питания в тяжелых условиях.

Преимущества

  • Поглощает до 200 Вт мощности
  • Встраивается в GEN 1U мощностью 750 Вт и 1500 Вт
  • Позволяет управлять приводами постоянного тока
  • Позволяет испытывать батареи и конденсаторы в условиях контролируемого разряда
  • Улучшает динамику спада тока в испытательных профилях

Свидетельство средств измерения

Все серии программируемых источников питания ZUP и GENESYS внесены в государственный реестр средств измерения Российской Федерации.

Для каждого типа СИ, зарегистрированного в Государственном реестре средств измерений, содержится следующая информация:

  • наименование СИ;
  • регистрационный номер, состоящий из порядкового номера государственной регистрации и двух последних цифр года утверждения типа;
  • назначение СИ;
  • страна-производитель;
  • наименование Государственного центра испытаний;
  • срок действия сертификата;
  • межповерочный интервал;
  • методика поверки.

Сертификаты на серии программируемых источников:
