Семейство n-Link комбинированных модулей 802.11n Wi-Fi и WiFi+Bluetooth BT4.0 Dual mode+ZigBee отличается высокой пропускной способностью и сверхнизким энергопотреблением. Модули имеют встроенный контроллер MAC, процессор обработки сигналов (baseband), ВЧ трансивер и усилитель мощности. Встроенный процессор поддерживает обширный набор периферийных устройств с минимальной нагрузкой на хост-процессор.

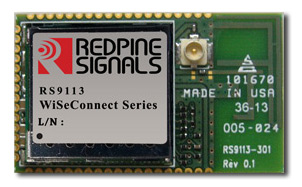

Модули n-Link Модуль со встроенной антенной RS9113-N00-D1N Модуль без встроенной антенны RS9113-NBZ-S0N
Модуль без встроенной антенны RS9110-N-11-02 Модуль со встроенной антенной RS9113-N00-D1N Модуль без встроенной антенны RS9113-NBZ-S0N


Вариант Номер для заказа 2.4 ГГц 5 ГГц Встроенная антенна Разъём u.FL Хост-интерфейс Размеры [мм] Операционная система Расширенные функции, поддерживаемые хостом

Wi-Fi-модули
RS9110-N-11-02


SDIO, SPI 13.7 × 12.9
Linux
WinCE
Windows XP
Android

WiFiDirect™, точка доступа и клиент, безопасность корпоративного уровня
RS9110-N-11-03

SDIO, SPI 20.0 × 17.5

Комбинированные модули (Wi Fi+BT+ZigBee)
RS9113- NBZ-D0N(б)

UART, SPI, SDIO, USB 14.0 × 15.0
Все перечисленные выше, а также Bluetooth BT4.0 Dual mode и 802.15.4 ZigBee
RS9113- NBZ-D1N(б) UART, SPI, SDIO, USB 27.0 × 16.0

Варианты исполнения комбинированных модулей семейства RS9113

  • Рабочий ВЧ диапазон
    • Однодиапазонные (2.4 ГГц) / двухдиапазонные (2.4 ГГц и 5ГГц)
  • Антенна
    • Без встроенной антенны
    • Одна встроенная антенна и разъём u.FL для подключения внешней антенны
  • Беспроводные конфигурации
    • Только Wi-Fi
    • Wi-Fi + Bluetooth
    • Wi-Fi + ZigBee
    • Wi-Fi + Bluetooth + ZigBee

Расшифровка условного обозначения комбинированных модулей



A = «S» для однодиапазонного варианта Wi - Fi (2.4 ГГц), «D» для двухдиапазонного Wi-Fi (2.4ГГц/5 ГГц)
B = «0» для корпуса без антенны, «1» для корпуса с одной антенной
C = «N» для семейства продукции n-Link
C = «C» для семейства продукции Connect-io-n
C = «W» для семейства продукции WiSeConnect


X = «N» с Wi-Fi , «0» без Wi-Fi
Y = «B» с Bluetooth , «0» без Bluetooth
Z = «Z» с ZigBee , «0» без ZigBee


Примеры :
RS9113-NBZ-S0N обозначает модуль n-Link со встроенными интерфейсами Wi-Fi, Bluetooth и ZigBee однодиапазонный без антенны
RS9113-N00-D1N обозначает модуль n-Link со встроенным интерфейсом Wi-Fi, двухдиапазонный со встроенной антенной

(б) Wi-Fi работает в диапазонах 2.4 ГГц и 5 ГГц. Bluetooth и ZigBee работают только в диапазоне 2.4 ГГц

Wi-Fi модули и чипсеты Redpine Signals »»
О компании Redpine Signals »»
