Фильтры Murata

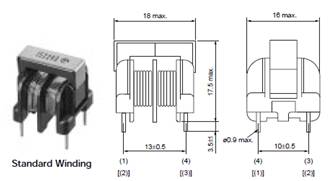

Серия PLA10

Двухлинейные синфазные фильтры для сетей переменного тока. Большие значения индуктивности при малых размерах.

Основные характеристики

  • Низкий профиль
  • Индуктивность 0,9-43 мГн.
  • Номинальный ток 0,3-2 А.
  • Номинальное напряжение 250-300 В.
  • Температурный диапазон: -25ºС … +60ºС

Эквивалентная схема

Частотная характеристика

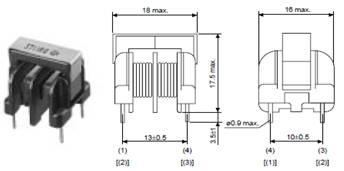

Серия PLH10

Двухлинейные синфазные фильтры для сетей переменного тока. Подходят для подавления высокочастотных помех.

Основные характеристики

  • Низкий профиль
  • Индуктивность 70-370 мкГн.
  • Номинальный ток 1-3,6 А.
  • Номинальный напряжение 250-300 В.
  • Температурный диапазон: -25ºС…+ 60ºС

Эквивалентная схема

Частотная характеристика

Серия PLY10

Гибридные фильтры для сетей переменного тока эффективно подавляют как синфазную, так и дифференциальную помеху, что позволяет заменить одним фильтром серии PLY10 комбинацию из синфазного и дифференциального фильтров.

Основные характеристики

  • Низкий профиль
  • Подавление как синфазной, так и дифференциальной помехи
  • Индуктивность (синфазный фильтр) 0,7-14 мГн.
  • Индуктивность (дифференциальный фильтр) 50-1000 мкГн.
  • Номинальный ток 0,5-2 А.
  • Номинальное напряжение 300 В.
  • Температурный диапазон: -25ºС … +60ºС

Эквивалентная схема

Частотная характеристика (синфазный фильтр)

Частотная характеристика (дифференциальный фильтр)

Серия PLY17

Гибридные фильтры для сетей переменного тока эффективно подавляют как синфазную, так и дифференциальную помеху. Серия PLY 17 является логическим развитием серии PLY 10 и подходит для источников питания, адаптеров, устройств питания осветительного оборудования, цифровых усилителей и др.

Основные характеристики

  • Низкий профиль ( H =<13мм)
  • Подавление как синфазной, так и дифференциальной помехи
  • Индуктивность (синфазный фильтр) 0,49-9,3 мГн.
  • Индуктивность (дифференциальный фильтр) 18-460 мкГн.
  • Номинальный ток 0,6-2,4 А.
  • Номинальное напряжение 250-300 В.
  • Температурный диапазон: -25ºС… +60ºС

Эквивалентная схема

Частотная характеристика (синфазный фильтр)

Частотная характеристика (дифференциальный фильтр)

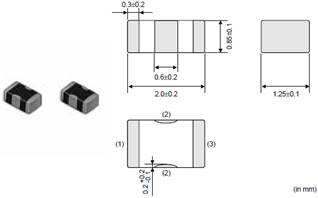

Серия NFM

Проходные конденсаторы с малой паразитной индуктивностью для подавления высокочастотных помех.

Основные характеристики

  • Ёмкость 0,022-100 мкФ
  • Номинальный ток 0, 3 - 10 А
  • Номинальное напряжение 6 ,3 -100 В
  • Температурный диапазон: -55ºС… +125ºС

Эквивалентная схема

Частотная характеристика (серия NFM21H)

Серия NFE

Проходные комбинированные Т-фильтры для подавления высокочастотных помех.

Основные характеристики

  • Номинальный ток 2-6 А
  • Ёмкость 22-4700 пФ
  • Номинальное напряжение 25-50 В
  • Температурный диапазон: -55ºС … +150ºС

Эквивалентная схема

Зависимость импеданса от частоты (для серии NFE61HT)

Серия BNX

Широкополосные комбинированные фильтры в SMD исполнении.

Основные характеристики

  • Низкий профиль (3,1-13,5 мм)
  • Высокий номинальный ток 10-15 А.
  • Номинальное напряжение 25-150 В.
  • SMD монтаж
  • Рабочий диапазон температур: -55ºС – 125ºС

Эквивалентная схема

Частотные характеристики (для серии BNX024H01)

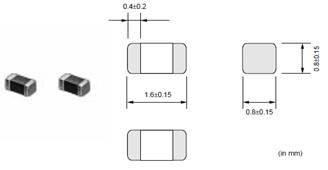

Серия BLM

Ферритовые бусины, эффективно подавляющие помехи в широком диапазоне частот (от 30 МГц до нескольких сотен МГц).

Основные характеристики

  • Импеданс 5-2700 Ом.
  • Номинальный ток 50-6000 мА.
  • Сопротивление DC 0.01-1.8 Ом.
  • Температурный диапазон: -55ºС – 150ºС

Эквивалентная схема

Зависимость импеданса от частоты (для серии BLM18A)

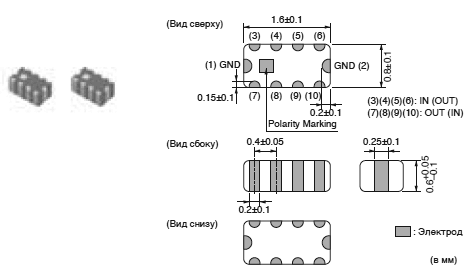

Серия NFA

Комбинированные RC- и LC-фильтры для одновременного подавления помех в нескольких цепях

Основные характеристики

  • Ёмкость 0,022-22 мкФ.
  • Номинальный ток 15-200 мА.
  • Номинальное напряжение 6-25 В.
  • Температурный диапазон: -55°С … +125°С.

Эквивалентная схема (для серии NFA31C)

Зависимость импеданса от частоты (для серии NFA31C)

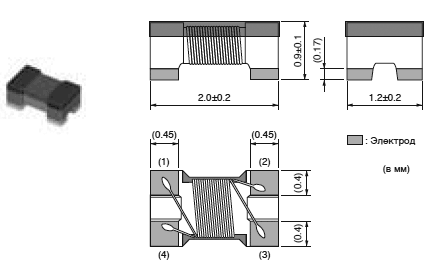

Серия DLW

Синфазные дроссели в чип-исполнении для цепей постоянного тока.

Основные характеристики

  • Низкий профиль (H=<4,5мм).
  • Высокий номинальный ток 0,23-6 А.
  • Высокий импеданс (синфазный фильтр) 67-4000 Ом.
  • Подходит для использования в сигнальных цепях USB2.0, IEEE1394, LVDS и др.
  • Рабочий диапазон температур: -40°С …+85°С.

Эквивалентная схема

Зависимость импеданса от частоты (для серии DLW21H)

Помехоподавляющие фильтры и устройства электростатической защиты Murata
