Прецизионные источники опорного напряжения
Maxim Integrated предлагает наиболее исчерпывающую линейку последовательных и параллельных источников опорного напряжения, охватывающую более 90 базовых вариантов с более чем 600 функциональными разновидностями. Такой широкий выбор приборов позволяет выбрать изделие по многочисленным ключевым параметрам, таким как точность, температурный коэффициент, уровень шума, тип корпуса.
- Начальная точность ±0.02% (макс.)
- Выходное сопротивление 0,025 Ом (макс.)
- Долговременный дрейф 20 ppm/1000 часов
- Падение напряжения 200 мВ при вытекающем токе 5 мА
- Нестабильность по питанию 20 мкВ/В (макс.)
- Автомобильный диапазон температур от –40 до +125°C
Самый малогабаритный последовательный источник опорного напряжения с температурным коэффициентом 3 ppm/°C обладает сверхмалым уровнем шума

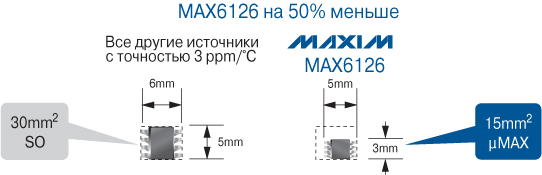

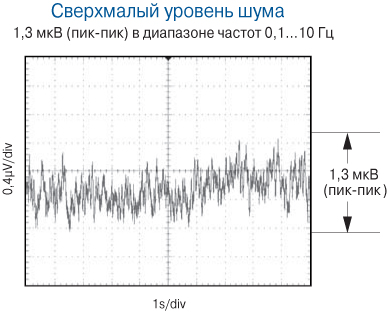

Благодаря сверхмалому уровню шума 1,3 мкВ (пик-пик) MAX6126 идеален для преобразователей данных высокого разрешения и систем, чувствительных к уровню шума. Малогабаритный корпус с площадью 15 мм² занимает только половину площади прецизионных источников опорного напряжения предыдущего поколения.
- Выходное напряжение +2,5 В, +3,0 В, +4,096 В и +5,0 В
- Малое падение напряжения 200 мВ
- Диапазон напряжений питания от +2,7 до +12,6 В
- Малый потребляемый ток 40 мкА
- Долговременная стабильность 40 ppm/1000 часов (тип.)
- Миниатюрный 6-выводной корпус SOT23 3 х 3 мм
Единственный в отрасли последовательный источник опорного напряжения, гарантирующий начальную точность ±0,04% и температурный коэффициент 10 ppm/°C в диапазоне температур от –40 до +125°C
MAX6033, выпускаемый в 6-выводном корпусе SOT23 обладает температурным дрейфом, доступным ранее только для устройств в 3 раза большего размера в 8-выводном корпусе SO. Этот источник использует технологию, основанную на ширине запрещенной зоны, для достижения исключительной точности и малого уровня шума.
- Высокая точность: ±0,02% (макс.)
- Низкий уровень шума: 1,3 мкВ (пик-пик)
- Сверхнизкий температурный коэффициент: 1 ppm/°C
- Малый потребляемый ток: 5 мкА
- Миниатюрный корпус: UCSP 1,5 х 1 мм
