Автономные регистраторы температуры и влажности iButton

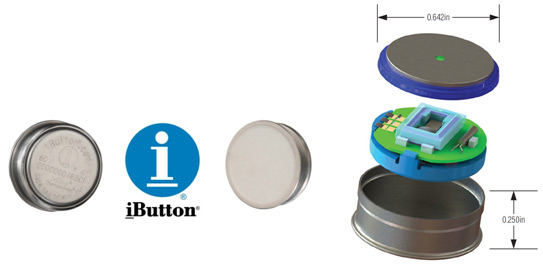

Автономные регистраторы iButton являются уникальными устройствами мониторинга температуры и влажности. Внутри корпуса из нержавеющей стали, выдерживающего удары и вибрацию, находится электронная схема. Регистратор iButton содержит микросхему со встроенным датчиком температуры и часовой кварц для отсчета точного времени, а также устройство для защиты от электростатического разряда. Источником энергии служит плоская круглая литиевая батарея с длительным сроком службы. Для цифрового обмена данными по протоколу 1-Wire используются два контакта: контакт данных (верхняя крышка) и контакт заземления (корпус). В регистраторе, предназначенном для наблюдений за влажностью, имеется также датчик влажности и соответствующая схема управления.
Регистраторы iButton и их основные характеристики
| Параметр | DS1921G | DS1921H | DS1921Z | DS1922L | DS1922T | DS1922E | DS1923 |
| Память данных регистрации (байт) | 2048 | 2048 | 2048 | 8192 | 8192 | 8192 | 8192 |
| Пользовательская память (байт) | 512 | 512 | 512 | 512 | 512 | 576 | 512 |
| Безопасность | — | — | — | Пароль* | Пароль* | Пароль* | Пароль* |
| Диапазон температур (°C) | -40…+85 | +15…+46 | -5…+26 | -40…+85 | 0…+125 | +15…+140 | -20…+85 |
| Разрешение (°C) | 0.5 | 0.125 | 0.125 |
0.5 (SR)** 0.0625 (HR)*** |
0.5 (SR)** 0.0625 (HR)*** |
1.5 (SR)** 0.0625 (HR)*** |
0.5 (SR)** 0.0625 (HR)*** |
| Погрешность измерения температуры |
±1°C от -30 до +70°C |
±1°C | ±1°C |
±0.5°C от -10 до +65°C |
±0.5°C от +20 до +75°C |
±1.5°C от +110 до +140°C |
±0.5°C от -10 до +65°C |
* — Защита паролем: только для чтения; полный доступ.
** — SR (Standard Resolution) — стандартное разрешение, 8 бит.
*** — HR (High Resolution) — высокое разрешение, 11 бит.
**** — В режиме высокого разрешения и с использованием программной коррекции (пост-обработки).
Продолжительность работы при различных режимах для DS1921G
Аксессуары
Адаптеры для порта USB
| DS9490R 1-Wire-USB адаптер для подключения к любому стандартному порту USB |
| DS9490B Адаптер-держатель для передачи информации от iButton через USB-порт |
Кабели и разъемы
| DS1402D-DR8 Контактное устройство на два iButton с фиксацией, разъем для подключения к адаптеру – вилка RG11 |
Контактные приспособления
| DS9092 Зонд для обмена данными с приборами DS19XX семейства iButton |
| DS9092T Зонд с подпружиненным центральным контактом |
| DS9092GT Ручное контактное устройство с подпружиненным центральным контактом |
Приспособления для крепления на плату
| DS9094F Держатель для монтажа в отверстие |
| DS9094FS Держатель для поверхностного монтажа |
| DS9094-SM5 Цельнометаллический держатель для поверхностного монтажа |
| DS9098P Простой недорогой держатель для поверхностного монтажа |
Крепёжные и защитные элементы
| DS9093S Крепление на поверхность |
| DS9093RB Крепление для запрессовки |
| DS9096P Крепежные элементы с клеевым слоем для гладкой поверхности |
| DS9107 Защитная капсула IP68 |
