Принципиальные электрические схемы модуля TWR-MCF5225X
Микроконтроллер MCF52259
Схема включения микроконтроллера MCF52259
![](files/img/freescale/09_TWR_MCF5225X_SCH_MCF52259 Microcontroller.jpg)
Схема подключения основной платы
![](files/img/freescale/09_TWR_MCF5225X_SCH_Main Elevator Connections.jpg)
Развязка по питанию
![](files/img/freescale/09_TWR_MCF5225X_SCH_Decoupling.jpg)
Схема OSBDM и питания

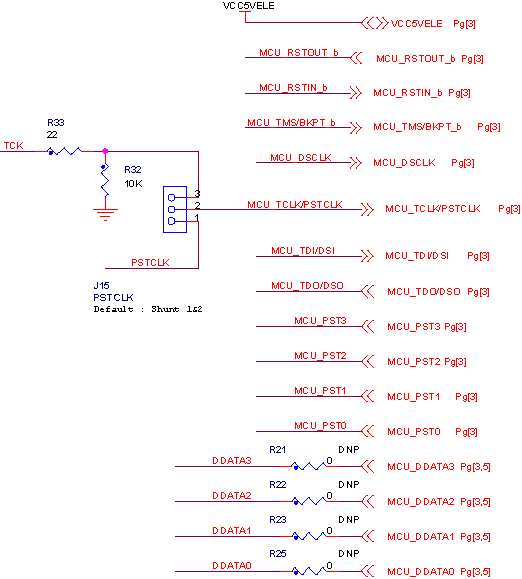

OSBDM
![](files/img/freescale/09_TWR_MCF5225X_SCH_OSBDM_1.jpg)
![](files/img/freescale/09_TWR_MCF5225X_SCH_OSBDM_2.jpg)
![](files/img/freescale/09_TWR_MCF5225X_SCH_OSBDM_3.jpg)
![](files/img/freescale/09_TWR_MCF5225X_SCH_OSBDM_4.jpg)
![](files/img/freescale/09_TWR_MCF5225X_SCH_OSBDM_5.jpg)
Стабилизатор с малым падением напряжения
![](files/img/freescale/09_TWR_MCF5225X_SCH_LDO Regulator.jpg)
Периферийные устройства
![](files/img/freescale/09_TWR_MCF5225X_SCH_Peripheral.jpg)
Акселерометр MMA7260
![](files/img/freescale/09_TWR_MCF5225X_SCH_MMA7260 Accelerometer.jpg)
RS232
![](files/img/freescale/09_TWR_MCF5225X_SCH_RS232.jpg)
4 светодиода
![](files/img/freescale/09_TWR_MCF5225X_SCH_4LEDs.jpg)
Аналоговый вход
![](files/img/freescale/09_TWR_MCF5225X_SCH_Analog Input.jpg)
Джамперы выбора периферийных устройств
![](files/img/freescale/09_TWR_MCF5225X_SCH_Peripheral Select Jumpers.jpg)
2 кнопки
![](files/img/freescale/09_TWR_MCF5225X_SCH_push buttons.jpg)
4-канальный DIP-переключатель
![](files/img/freescale/09_TWR_MCF5225X_SCH_4 way DIP Switch.jpg)
Схема подключения дополнительной платы
![](files/img/freescale/09_TWR_MCF5225X_SCH_DUMMY PORT.jpg)
