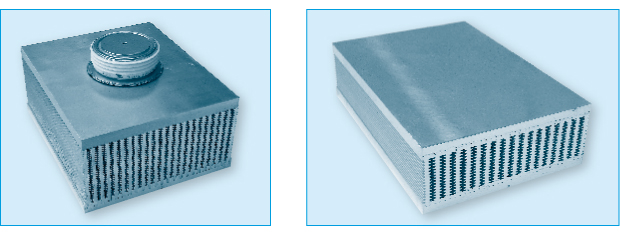

Радиаторы большой мощности с воздушным охлаждением. Серия SKL (Hockey Puck)
![](files/img/dau/dau_heatsink_16_01.jpg)
Серия SKL разработана для воздушного охлаждения пакетированных или одиночных дисковых мощных полупроводниковых приборов. Толстые колоннообразные ребра способны выдерживать большое прижимное усилие, необходимое для пакетированных применений, а зубчатая форма ребер увеличивает эффективную поверхность, повышая производительность радиатора.
Ребра присоединены к базовой плите с помощью запатентованной технологии холодной сварки, обеспечивающей очень низкое тепловое сопротивление.
Размеры
![](files/img/dau/dau_heatsink_16_02.jpg)
Тип B давление [кН] (макс.) | А [мм] | H [мм] | B [мм] (макс.) | D [мм] | Прижимное усилие [кН] (макс.) |
---|---|---|---|---|---|
SKL64-B-45 | 64 | 45 | 300 | 10.5 | 50 |
SKL116-B-45 | 116 | 45 | 300 | 10.5 | 50 |
SKL152-B-75 | 152 | 75 | 300 | 10.5 | 80 |
SKL152-B-105 | 152 | 105 | 300 | 10.5 | 100 |
Обработка поверхности:
B — Без обработки, А — Анодирование, N — Покрытие никелем, C — Хромирование.
Производительность
SKL-64-166-45
Используется одна сторона радиатора![](files/img/dau/dau_heatsink_17_01.jpg)
SKL-116-166-45
Используется одна сторона радиатора![](files/img/dau/dau_heatsink_17_02.jpg)
SKL-152-180-75
Используется одна сторона радиатора![](files/img/dau/dau_heatsink_17_03.jpg)
Используются обе стороны радиатора
![](files/img/dau/dau_heatsink_17_04.jpg)
SKL-152-180-105
Используется одна сторона радиатора![](files/img/dau/dau_heatsink_17_05.jpg)
Используются обе стороны радиатора
![](files/img/dau/dau_heatsink_17_06.jpg)
