Охлаждающие жидкостные плиты. Серия KP-DC
Плиты серии KP-DC разработаны для охлаждения преобразователей частоты, схем управления двигателями и другого оборудования, выпускаемого в виде модулей, рассчитанных на жидкостное охлаждение. Выпускается несколько типов с разными размерами. Трубы изготавливаются из нержавеющей стали или меди и встраиваются в алюминиевые плиты с использованием фирменной технологии, обеспечивающей лучшие температурные характеристики по сравнению с плитами с запрессованными трубами. Плиты KP-DC совместимы с модулями преобразователей частоты различных фирм, в частности с серией Siemens Sinamics120. Также возможно изготовление плит на заказ.
Многие производители преобразователей выпускают модули для монтажа на охлаждающие плиты. Эти мощные электронные модули изначально, до использования радиаторов, монтируются на тонкую алюминиевую плиту. Такой вид монтажа позволяет быстро и легко изменять способ и тип охлаждения.
Охлаждающая плита с монтажными отверстиями
Охлаждающая плита для T-образного монтажа
Размеры в мм
| Тип | L | B | D | H | C | A |
|---|---|---|---|---|---|---|
| KPDC-299-499 | 499 | 229 | 20 | 32 | 257 | 30 |
| KPDC-299-699 | 699 | 229 | 20 | 32 | 257 | 30 |
| KPDC-399-499 | 499 | 399 | 20 | 32 | 378 | 30 |
| KPDC-399-699 | 699 | 399 | 20 | 32 | 378 | 30 |
| KPDC-399-899 | 899 | 399 | 20 | 32 | 378 | 30 |
| KPDC-399-1099 | 1099 | 399 | 20 | 32 | 378 | 30 |
| KPDC-430-1750 | 1750 | 430 | 20 | 32 | 396 | 30/50 |
| KPDC-430-1550 | 1550 | 430 | 20 | 32 | 396 | 30/50 |
| KPDC-430-1400 | 1400 | 430 | 20 | 32 | 396 | 30/50 |
| KPDC-430-950 | 950 | 430 | 20 | 32 | 396 | 30/50 |
| KPDC-430-850 | 850 | 430 | 20 | 32 | 396 | 30/50 |
| KPDC-430-700 | 700 | 430 | 20 | 32 | 396 | 30/50 |
Тип материала трубы: ST — нержавеющая сталь, CU — медь.
Тип монтажа: M — монтажные отверстия с резьбой M6, T — T-образный монтаж.
Пример заказа: KPDC-430-1400-CU-M.

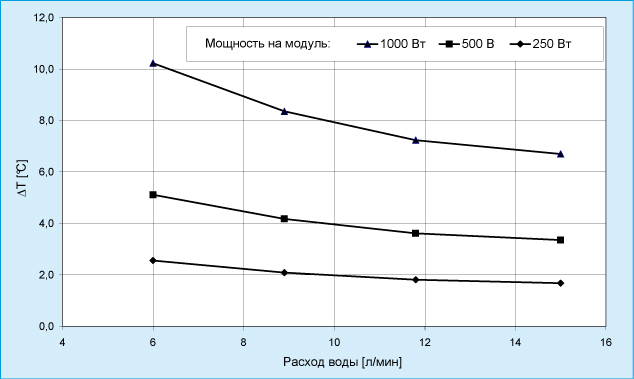

Производительность
Один модуль 170×420мм
Детальная информация о выборе материала в зависимости от качества воды предоставляется по запросу.
