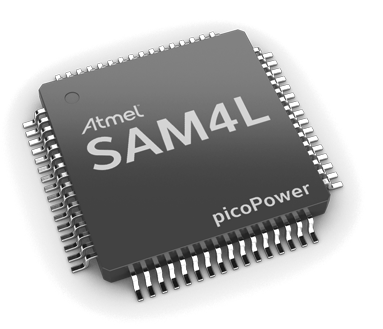

Семейство ATMEL SAM4L
Новое слово в энергоэффективности: сверхнизкое энергопотребление в активном и спящем режимах, наименьшее время пробуждения
Используя мощное процессорное ядро ARM® Cortex®-M4 и технологию Atmel® picoPower®, семейство SAM4L задаёт но- вый уровень энергопотребления, предоставляя пользователю самые эффективные в отрасли микроконтроллеры, которые имеют:
- самое низкое энергопотребление в активном режиме — 90 мкА/МГц
- самое низкое энергопотребление в спящем режиме — 1.5 мкА при сохранении всей информации в ОЗУ
- самое низкое энергопотребление в режиме резервного батарейного питания — 700 нА
- наименьшее время пробуждения — 1.5 мкс из режима глубокого сна
- наивысший показатель энергоэффективности — до 28 CoreMark™/мА
- рабочее напряжение от 1.68 до 3.6 В Запатентованная нами технология picoPower обеспечивает следующие возможности:
- использование интеллектуальной периферии SleepWalking позволяет получать и оценивать входные данные без уча- стия ЦПУ, устраняя необходимость вывода его из состояния сна и снижая, таким образом, потребление энергии;
- наличие системы Peripheral Event System даёт возможность периферийным устройствам связываться друг с другом че- рез эту сеть реального времени без использования ресур- сов ЦПУ;
- обеспечивается непревзойдённо малое время пробужде- ния независимо от того, что его вызвало — срабатывание датчика приближения, датчика касания, совпадение адреса I2C или достижение порогового значения сигналом на вхо- де АЦП, причём обработка этих сигналов осуществляется без участия ЦПУ.
Сравнение SAM4L с конкурентами по критерию CoreMark™
Основные области применения
Так как основной целью было создание наиболее энергоэффективных микроконтроллеров на основе мощного ядра Cortex-M4, микроконтроллеры семейства SAM4L лучше всего подхо- дят для использования в промышленных, медицинских и бытовых устройствах с батарейным питанием, например в датчиках и детекторах, измерителях уровня глюкозы и кровяного давления, устройствах дистанционного управления и игрушках.Основные преимущества
- Сверхнизкое энергопотребление: технология picoPower гарантирует, что устройство будет потреблять минимально возможную мощность, продлевая тем самым срок службы батарей без ущерба производительности вычислений.
- Высокая эффективность обработки сигналов: мощное вычислительное ядро Cortex-M4 позволяет микроконтроллерам семейства SAM4L обрабатывать оцифрованные сигналы с высокой скоростью за счёт использования однотактных команд умножения с накоплением, оптимизированной SIMD-арифметики и арифметических команд с эффектом насыщения.
- Интеллектуальная и эффективная периферия: в микроконтроллерах семейства SAM4L имеется большое количество мощных периферийных устройств, объединённых сетью Peripheral Event System и выполненных с использованием технологии SleepWalking и других приёмов экономии энергии.
- Лёгкость использования: за счёт поддержки экосистемой средств разработки облегчается создание устройств на основе микроконтроллеров семейства SAM4L, что позволяет ускорить их вывод на рынок. Разработка может вестись в интегрированной среде Atme

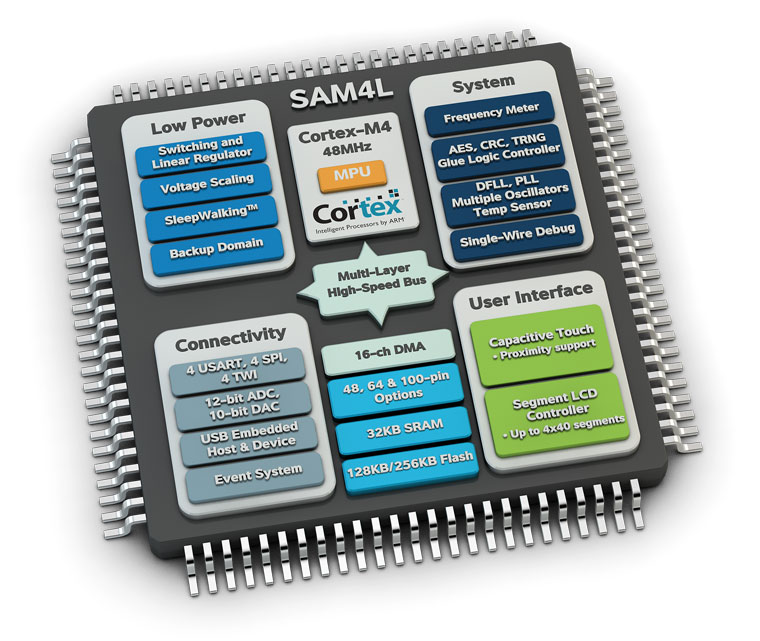

Ключевые характеристики cемейства SAM4L
| Частота | 48 МГц |
| Флэш-память | 128…256 КБ |
| SRAM | 32 КБ |
| USART | 4 |
| SPI | 4 |
| TWI | 4 |
| I²S | 1 |
| Аудио ЦАП | 1 |
| 12-битный АЦП | 15 каналов |
| ЦАП | 1 |
| Контроллер ЖК-дисплея | 4×40 сегментов |
| USB | FS Host/FS device |
| picoPower™ | Да |
| Емкостные датчики касания | 32 канала |
| Кол-во выводов | 48 – 64 –100 |
| Корпус | QFP/QFN/WLCSP/BGA |
Отправная точка

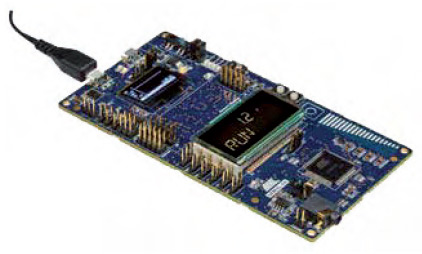

Создавайте прототипы своих конструкций с помощью оценочного набора Atmel SAM4L-EK, который содержит встроенный отладчик, измеритель потребляемой мощности, ЖК.дисплей, контроллер USB и ёмкостные датчики касания.Код для заказа: ATSAM4L-EK
