Серия ATMEL SAM4E
Микроконтроллеры на базе ядра ARM Cortex-M4 для устройств промышленной автоматики и управления зданиями
Семейство Atmel® SAM4E предоставляет широкий набор усовершенствованных периферийных коммуникационных устройств и обеспечивает выполнение операций с плавающей точкой (Floating Point Unit — FPU). Построенные на базе 32-битного процессора ARM® Cortex®-M4, микроконтроллеры SAM4E работают на частоте до 120 МГц и обладают 1024 КБ флэш-памяти, 2 КБ кэш-памяти и до 128 КБ SRAM. Данное семейство расширяет всё увеличивающийся ассортимент микроконтроллеров компании Atmel на базе процессора ARM.
Семейство микроконтроллеров SAM4E предлагает богатый набор периферийных коммуникационных модулей, таких как MAC..контроллеры Ethernet 10/100 Мбит с поддержкой IEEE 1588 и сдвоенный CAN.контроллер. Такие возможности, как аппаратная обработка чисел с плавающей точкой с одинарной точностью, расширенный набор аналоговых функций и полный набор функций тактирования и управления, делают микроконтроллеры серии SAM4E идеальным выбором для построения устройств промышленной автоматики, домашней автоматизации, управления инженерным оборудованием зданий, M2M- взаимодействий, автомобильного послегарантийного обслуживания и устройств управления энергопотреблением.
- Высокая производительность
- Ядро ARM Cortex-M4, работающее на частоте 120 МГц
- Встроенный блок вычислений с плавающей точкой
- Кэш-память 2 КБ, обеспечивающая доступ к флэш-памяти на максимальной частоте процессора без циклов ожидания
- Коммуникационные интерфейсы
- 10/100 Мбит Ethernet MAC с поддержкой IEEE1588
- 2 канала CAN
- USB 2.0
- Расширенные аналоговые функции
- Два 16-битных АЦП до 24 каналов
- Усилитель с программируемым коэффициентом усиления
- Встроенная коррекция смещения
- Встроенная коррекция усиления
- Система обработки событий в реальном времени
- Не требуется вмешательство ЦПУ
- Отсутствует задержка
Основные области применения
- Промышленная автоматика и М2М-интерфейсы
- Программируемые логические контроллеры (ПЛК)
- Управление приводами
- Робототехника
- Управление зданиями
- Концентраторы
- Контроль доступа
- Пульты управления
- Устройства контроля отдельных помещений
- Управление энергопотреблением
- Интерфейсы управления источниками питания
- Системы релейной защиты
- Управление инверторами
- Послегарантийное обслуживание автомобилей
- Система контроля транспортных средств
- Телематика
Основные характеристики семейства SAM4E
| Частота | 120 МГц |
| Флэш-память | от 512 КБ до 1 МБ |
| SRAM | 128 КБ |
| Ethernet | MAC 1 |
| USB | FullSpeed |
| CAN | 2 |
| USART | 4 |
| Интерфейс MCI/SDIO | Есть |
| Интерфейс внешней шины | Есть |
| SPI | 3 |
| I²C | 2 |
| Шифрование | AES |
| Параллельный ввод (КМОП) | Есть |
| 2×16-бит АЦП | До 24 каналов |
| 12-бит ЦАП | До 2 каналов |
| Таймеры/ШИМ | 9/4 |
| Линии ввода/вывода | До 117 |
| Кол-во выводов корпуса | От 100 до 144 |
| Корпус | BGA, QFP |
Сокращение сроков разработки в новой IDE
Как и все остальные процессоры Atmel® на базе архитектур AVR и ARM Cortex-M, микроконтроллеры семейства SAM4E поддерживаются интегрированной платформой разработки (IDP) Atmel Studio 6. Эта платформа, которую можно бесплатно загрузить с сайта Atmel, включает рабочую среду Atmel Software Framework, полную библиотеку в исходных кодах, примеры проектов, драйверы и стеки коммуникационных протоколов. Кроме того, предусмотрено подключение к хранилищу Atmel Gallery для получения различных рабочих инструментов и программных расширений и работа с Atmel Space над совместными аппаратными и программными проектами на базе микроконтроллеров Atmel.
Отправная точка ваших проектов

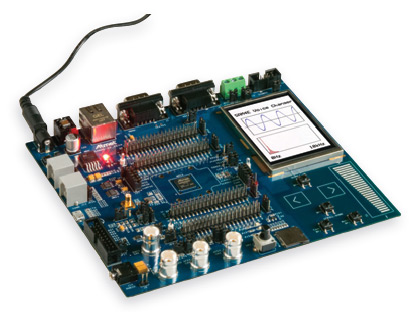

Быстрее всего начать ваш собственный проект поможет оценочный набор SAM4E-EK, созданный на базе микроконтроллера SAM4E 16EA. Эта плата помимо процессора ARM Cortex-M4 содержит NAND флэш-память и наиболее популярные периферийные устройства. Она разработана как оценочная высокопроизводительная платформа с высокой степенью гибкости для использования в широком спектре приложений.Код для заказа набора: ATSAM4E-EK
Информация для заказа микроконтроллеров SAM4E
| Код для заказа | память | Корпус |
| ATSAM4E16EA-AU | 1 MB | LQFP144 |
| ATSAM4E16EA-CU | 1 MB | LFBGA144 |
| ATSAM4E16CA-AU | 1 MB | LQFP100 |
| ATSAM4E16CA-CU | 1 MB | LFBGA100 |
| ATSAM4E8EA-AU | 512 MB | LQFP144 |
| ATSAM4E8EA-CU | 512 MB | LFBGA144 |
| ATSAM4E8CA-AU | 512 MB | LQFP100 |
| ATSAM4E8CA-CU | 512 MB | LFBGA100 |
