Применение МОП-транзисторов семейства Benchmark для синхронного выпрямления
Компания IR расширила линейку МОП-транзисторов семейства HEXFET® приборами на напряжения 60, 75 и 100 В, предназначенными для применения в AC/DC-преобразователях с синхронным выпрямлением в серверах, источниках питания лэптопов и десктопов, и освоила производство новых приборов типов IRFB/S/SL3206, IRFB3077 и IRFB4110.
В процессе продолжающихся поисков путей увеличения плотности мощности и быстродействия схем обработки данных требования к повышению плотности мощности в источниках питания продолжают расти. Новые приборы IRFB/S/SL3206, IRFB3077 и IRFB4110 обеспечивают повышение плотности мощности за счет уменьшения RDS(on) на 10% по сравнению с прежними промышленными нормами, что позволяет их использовать в импульсных преобразователях напряжения в качестве превосходных синхронных выпрямителей.
Высокоэффективные 75- и 100-вольтовые МОП-транзисторы семейства HEXFET, в корпусах типа ТО-220, позволяют на более чем 30% сократить число компонентов во вторичном синхронном выпрямителе и в мостовых схемах по сравнению с приборами-конкурентами в таких же корпусах.
МОП-транзисторы на 75 В разработаны для уменьшения размеров схем и увеличения плотности удельной мощности в импульсных источниках питания мощных серверов с узлами O'Ring при выходном напряжении 12 В или напряжении шины питания 48 В. 100-вольтовые приборы хорошо подходят для вторичного выпрямления в мощных обратноходовых преобразователях и обеспечивают увеличение КПД в изолированных 48-вольтовых DC/DC-преобразователях большой мощности, применяемых в телекоммуникационных системах. В дополнение, эти повые приборы могут быть использованы для управления шаговыми двигателями и бесщеточными электромоторами.
Особенности и выгоды
- Оптимизированы для применения в синхронных выпрямителях
- Обеспечивают меньшие потери проводимости, что увеличивает КПД и плотность удельной мощности
- Выпускаются в корпусах TO-220, D2PAK, D2PAK-7 и TO-262
- Выпускаются в бессвинцовом исполнении
- По устойчивости к влажности отвечают требованиям промышленного стандарта MSL1
Рынок и применение
- AC/DC источники питания серверов, лэптопов и десктопов
- O'Ring узлы для шин напряжением 48 В в телекоммуникационных системах и серверах
- Первичная сторона DC/DC-преобразователей с входным напряжением 24 В и низковольтные схемы управления электромоторами
Преимущества продукции компании IR
- Самое низкое среди промышленно выпускаемых приборов RDS(on)
- Соответствие требованиям, предъявляемым в импульсных преобразователях с выходным напряжением 12…24 В
- Эталонные характеристики для применения в импульсных AC/DC-преобразователях
Электрические параметры
|
Прибор |
VDSS [В] |
ID @ 25°C [А] |
RDS(on) [мОм]
@ VGS = 10 В |
QG [нКл] |
Корпус |
|
|
40 |
270 |
2.3 |
160 |
TO-220 |
|
|
40 |
270 |
2.0 |
160 |
D2Pak |
|
|
40 |
320 |
1.6 |
170 |
D2Pak-7 |
|
|
55 |
240 |
2.6 |
130 |
D2Pak-7 |
|
|
60 |
210 |
3.0 |
120 |
TO-220 |
|
|
60 |
210 |
3.0 |
120 |
D2Pak |
|
|
75 |
210 |
3.3 |
160 |
TO-220 |
|
|
75 |
170 |
4.1 |
120 |
D2Pak |
|
|
75 |
180 |
3.8 |
170 |
D2Pak-7 |
|
|
100 |
180 |
4.5 |
150 |
TO-220 |
|
|
100 |
127 |
6.0 |
120 |
D2Pak |
|
|
150 |
83 |
15 |
71 |
TO-220 |
|
|
150 |
83 |
15 |
71 |
D2Pak |
|
|
200 |
65 |
24 |
70 |
TO-220 |
|
|
200 |
62 |
26 |
70 |
D2Pak |
|
|
250 |
60 |
33 |
99 |
TO-220 |
|
|
250 |
45 |
48 |
72 |
D2Pak |

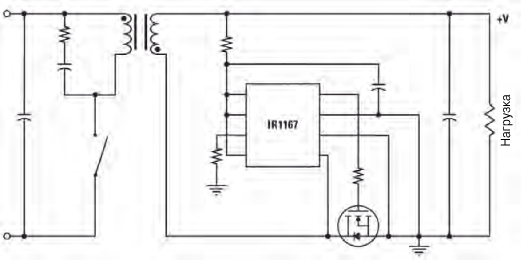

МОП-транзисторы семейства HEXFET® совместно со схемой управления IR1166/67 образуют набор, представляющий собой «интелектуальный выпрямитель» (Smart Rectifier™). ИС IR1166/67 представляет собой схему управления вторичным выпрямителем с встроенным драйвером затвора с выходным током до 7 А. Для работы независимо от первичной цепи в этой ИС используется запатентованный способ регистрации уровня напряжения, минимизирующий вредные реактивные токи во вторичной цепи и тем самым увеличивающий ее КПД. Запатентованная технология изготовления высоковольтных ИС (200V HVIC) позволяет осуществлять непосредственные измерение состояния МОП-ключа и его управление.
|
